1.項目介紹

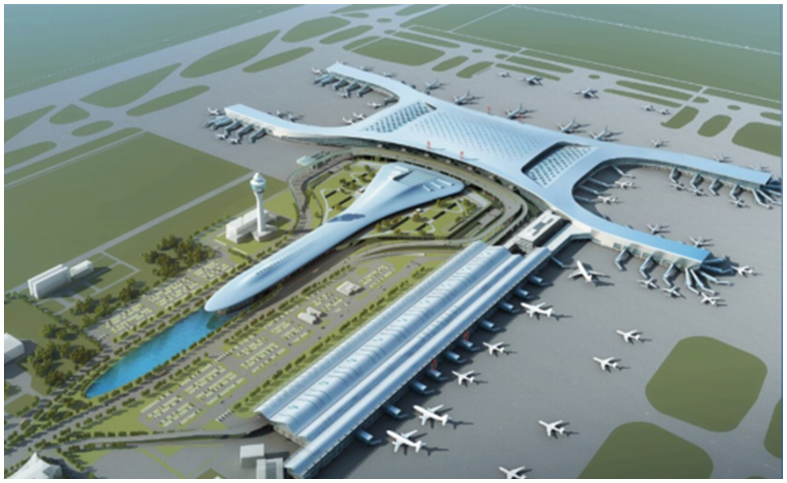

鄭州新鄭國際機場三期擴建工程北貨運區及飛行區配套工程項目主要建設內容包括建設貨運站104782.10平方米（含站房、業務用房、空陸側雨棚）、空側作業棚18480平方米、綜合樓30320.39平方米（含人防及地下車庫）、特運庫337.68平方米、熏蒸室253.3平方米等，配套建設各類生產、生活輔助用房及設施。工程費約32.5188億元。

基于新鄭機場能源運行的現狀，整合機場北貨的所有水、電、熱量等計量儀表，以及一期能源管理系統、二期能源管理系統、一期配電監控系統、二期配電監控系統、北貨配電監控系統（計劃與二期配電監控系統合并）、公寓預付費系統、充電樁、光伏系統、數據交換平臺、GIS系統等，建立一套以能耗管理、節能考核、計量收費管理為目的機場能源管理系統。實現機場能耗可計量、可分析、可評價、可考核，以及能源能流分布的可視化，計量收費管理歸一化的目標，使管理者能直觀、方便、快速地了解能源使用情況，并對異常能耗進行辨識、收集和分析，為管理者改進管理方式，并為實施節能措施提供數據依據。

l

2.建設目標

基于新鄭機場原有能源系統，針對機場現擴建及運營需求對機場內現有能源系統及水電管網進行全面的優化及改良。通過建立一套以能耗管理、節能考核、計量收費管理為目的機場能源管理系統，實現機場能耗可計量、可分析、可評價、可考核，以及能源能流分布可視化、計量收費管理歸一化的目標，使管理者能直觀、方便、快速地了解能源使用情況，并對異常能耗進行辨識、收集和分析，為管理者改進管理方式，并為實施節能措施提供數據依據。

3.建設內容

本項目建設的能源管理系統是一套對水、電、熱量等數據現場采集、計量收費、自動上傳、定時存儲以及輔助分析的自動化系統。系統分為主站管理層、網絡通信層、現場測控層三個部分,采用在線智能儀表和數據包轉發相結合的方式進行數據采集，最后經由機場網絡轉發到能管中心系統服務器內。該能源管理系統與電表數據采集、水表數據采集、空調、電力監控、公寓預付費、充電樁、光伏、GIS等系統及數據交換平臺接入，同步實時更新系統數據信息。

項目共分三期進行建設，其中，一期EMS系統內約700塊表計，約60臺EDC-210N采集器，二期EMS系統內約2800塊表計，采集設備為70臺NTS165通信管理機。三期能源管理系統在一、二期的基礎上將整個機場的能源管理及數據系統接入到平臺當中，采用RS485總線結合TCP/IP網絡的技術將數據接入系統平臺進行數據處理，數據處理完成后，傳輸至應用層對外提供數據服務，后臺則是為上層子系統提供支撐。所有數據最終匯總至平臺，平臺將大屏端、PC端、移動終端進行緊密結合，數據出口統一，保障了數據在不同屏幕下展示的一致性和準確性，用戶可通過平臺對整個機場的運行狀態進行實時監控及維護。

• 對機場內電、水、熱量等各類能耗數據進行統一采集，統一分析，依托GIS系統，以新鄭機場GIS系統地圖為背景，以可視化應用為目的，生成機場能源計量網絡圖和綜合能源視圖，實現統一的地理信息服務、統一的空間信息資源共享服務。

• 匯聚各類計費用戶的業務數據，搭建計量收費管理歸一化平臺，提供統一系統及移動端應用。同時設置預付款及后付款兩種付款方式并支持自由切換，對商家耗電情況進行智能管控，實現費用清零或逾期未付費時自動斷電，繳費后自動合閘供電。

• 應用物聯網技術，搭建能源系統運行信息監視和報警平臺，實時監測和記錄機場內的系統和設備運行參數。當系統檢測到用能異常、計量儀表異常、設備故障、考核績效超標等情況時，將自動生成告警信息推送，所有告警均自動生成記錄并存儲

• 搭建能耗管理與智能運維統一平臺建立能耗指標分析體系。對能源系統及設備進行能效分析，對終端用能特性分析及建模。根據能源采集數據分析后形成能源應用策略，相關用能系統根據此策略自動調整運行參數及運行方式。

• 設置分級權限，在網絡層將機場綜合業務網與北貨綜合業務網進行權限分隔，使得機場航站樓、北貨站兩方不同的管理人員對賬單及費用進行查詢維護時無法看到對方部門的數據信息，避免無關信息的干擾，同時保證了信息的安全性和保密性。

4.特色功能展示

1）可視化大屏

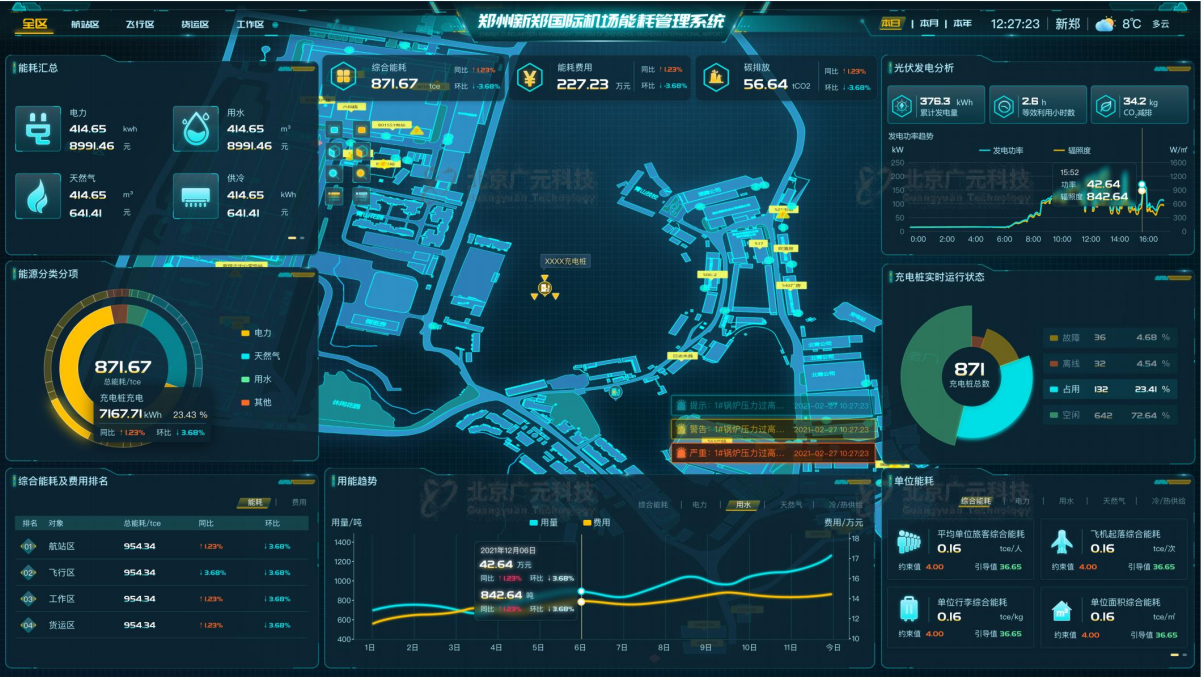

新鄭機場能源大屏接入GIS系統，以GIS地圖作為背景，全方位分層展示整個機場的各類能源消耗、配電系統供電網絡、光伏系統運行、充電樁運行等實時狀態。系統將以上信息數據作為基礎，搭建機場能源信息化數據模型，采用數字信息仿真模擬技術，遵循可視化、協調性、模擬性、優化性和可出圖性，五大原則進行信息展示。

2）用戶計量收費管理

該功能主要分為計量管理和收費管理兩模塊，同時支持預付費和后付費兩種模式自由切換，部門之間設置權限劃分，賬戶和費用等報表數據不同部門管理人員無法相互查看。

計費系統：對公寓、商業用戶的水、電能耗，以及充電樁的運行和狀態數據進行實時采集，實現數據采集點的自由新增、刪除、修改等功能，同時在系統出現異?；驍祿G失時，可對丟失的數據進行系統自動補償修正或人工手動修正。此外，系統還支持滯納金生成功能，當付費用戶未按照約定時間繳納水電費時，系統按照一定規則自動計算滯納金，并將計算結果通知給付費用戶。滯納金計算方式靈活可調控。

收費系統：系統可滿足所有付費用戶（指：商業、公寓、附屬企業等用戶）、充電樁用戶的充值繳費的業務需求，如：用戶管理、充值繳費、退租銷戶，余額退費，以及預付費和后付費用戶切換等功能，實現對付費用戶基本信息進行維護管理。對于后付費逾期未繳費、預付費余額為0的用戶，系統提供自動欠費拉合閘功能。一旦用戶購電量為零，電表即拉閘斷電，停止電力供應；用戶再次購電后，即可自動合閘供電，減少管理員的工作量，降低安全隱患。

3） 充電樁

新鄭機場內專門為營運車輛及社會車輛設置了近300個充電樁，不同的充電樁所屬廠家不同，大多已經配套建設原廠的充電樁監控及費用管理系統。系統基于以太網物理接口，T/CEC102數據協議接口及廠家提供的公有云SaaS服務，使得這些充電樁原有系統與能源管理系統數據交互，實現對充電樁、車輛電池的實時運行監測功能。該功能結合GIS地圖實現對充電樁、車輛的位置、提前預警、后期維護預判，故障、報警信息移動端推送等服務。用戶和管理人員均能夠登陸系統移動端進行充電樁設備定位和實施監測信息查詢。

此外，系統可對充電樁的運行情況進行監測、統計分析，統計內容包含：充電開始結束時間、充電量、起始SOC值、充電時長、充電電壓、輸出電流、充電設備實時狀態、刷卡充值信息、電表讀數，以及充電樁的使用率等信息。

     3.用戶收益

l能源消耗的透明化、科學化：采用在線儀表監測和數據包轉發相結合的方式進行數據采集，最后經由機場網絡轉發到能管中心系統服務器內。實現對新鄭機場全部區域、全用戶的各類能源消耗進行實時監測，生成機場能源計量網絡圖和綜合能源視圖，實現能源消耗的透明化、科學化，滿足對機場能源消耗進行精細化管理、能源資源統計分析和用能水平科學評價的要求。

l計量收費管理歸一化：系統匯聚各計費業務的所有數據，搭建統一收費管理平臺，為各類用戶提供統一的網頁系統及移動端應用，滿足所有類型的用戶水電充值、繳費、費用查詢、賬單查詢、用量查詢等業務需求。

l告警信息實時推送、報警事件跟蹤處理：系統對機場內的計量儀表、充電樁、光伏等系統和設備運行參數，進行集中實時監測、記錄和整體展示；對能源消耗超標、設備故障、通訊阻斷、定額指標超限等情況進行分級報警管理，采用多種智能算法深度分析告警信息，主動向各級相關人員推送告警信息，并進行事件跟蹤處理。

l定額、定量管理，科學決策：系統可對終端用能特性進行分析及建模，對機場內不同管理維度的能源消耗的分類、分項統計分析；實現機場內建筑、單位、用戶、重點用能設備等用能單元的分戶、分級、分區、分系統的管理，并對各用能單元進行能效分析。結合能源管理體系的要求，對各用能單元進行定額管理、能效對標、在線能源審計評測等節能管理，形成科學的管理決策；各類能耗定額和指標能夠允許用戶進行自主維護和定義。

l指標自動生成、對標分析與用能異常報警：建立能耗指標分析體系，根據長期能耗數據監測數據，總結生成能源系統及設備優化調整建議、能源調度流程等管理策略，建立計量儀表臺帳，在線進行檢定計劃管理、庫存管理等任務，實現計量儀表的全生命周期管理。

l結合能耗及運營數據，智能優化控制策略，輔助管理機場：系統根據各用能設備能耗數據，結合室內、外環境參數及客流量等運營數據，對建筑內環境參數設定值給出優化意見，根據以上能源采集數據應用分析后形成能源應用策略，相關用能系統根據此策略自動調整運行參數及運行方式，以達到節能目的。
